磁電旋轉編碼器接線注意事項
.jpg)

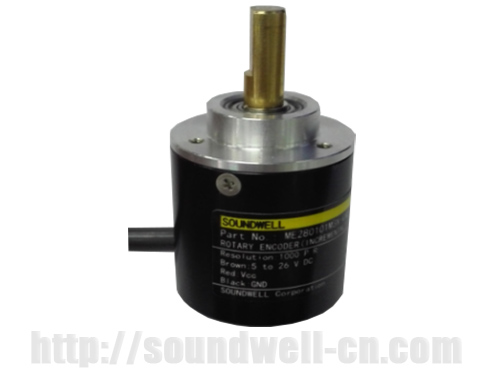

磁電旋轉編碼器是一種用來測量轉速 角度 速度 位移的裝置,磁電旋轉編碼器性能不易受塵埃和結露的影響；其結構簡單緊湊，無觸點、長壽命、耐高低溫、抗振動、響應速度快,性價比高,關于編碼器接線問題,是值得大家注意的一個問題.因為,誤配線，可能會損壞內部回路，故在配線時應充分注意：
1.配線應在電源OFF狀態下進行，電源接通時，若輸出線接觸電源，則有時會損壞輸出回路。
2.若配線錯誤，則有時會損壞內部回路，所以配線時應充分注意電源的極性等。
3.若和高壓線、動力線并行配線，則有時會受到感應造成誤動作成損壞，所以要分離開另行配線。
4.延長電線時，應在10m以下。并且由于電線的分布容量，波形的上升、下降時間會較長，有問題時，采用施密特回路等對波形進行整形。
5.為了避免感應噪聲等，要盡量用最短距離配線。向集成電路輸入時，特別需要注意。
6.電線延長時，因?qū)w電阻及線間電容的影響，波形的上升、下降時間加長，容易產生信號間的干擾（串音），因此應用電阻小、線間電容低的電線（雙絞線、屏蔽線）。
對于HTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達300米.
廣東升威電子專業生產旋轉編碼器26年,生產各類機械式編碼器和磁電編碼器,編碼器產品型號全,26年老牌實力廠家,生產及檢測設備先進,訂貨無憂,找旋轉編碼器廠家就找升威電子.
