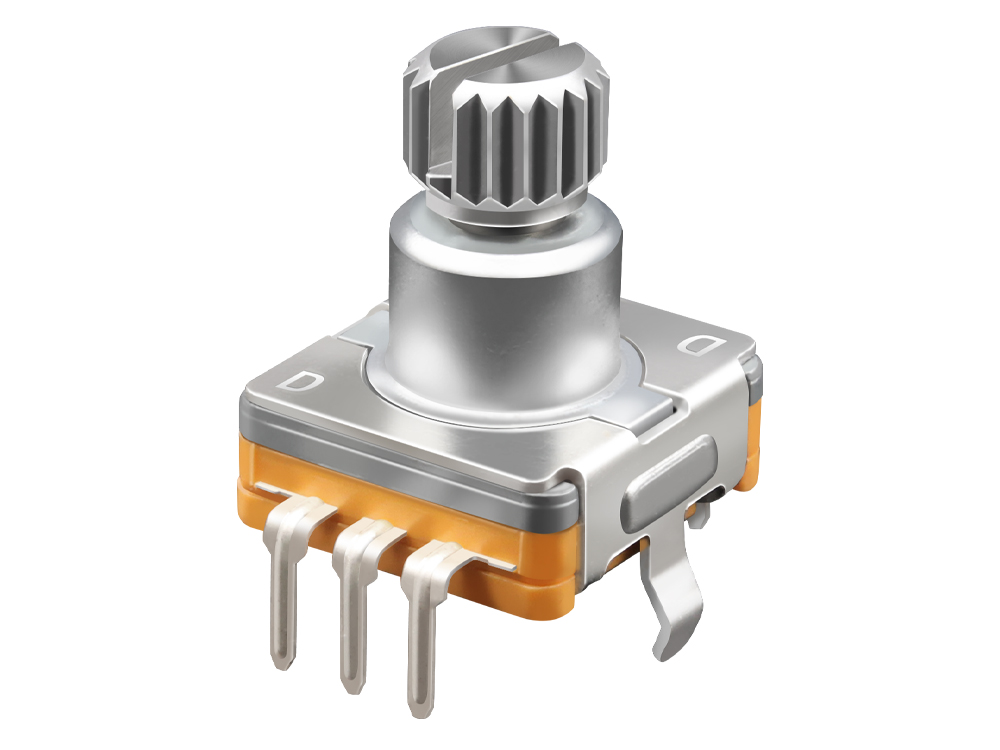

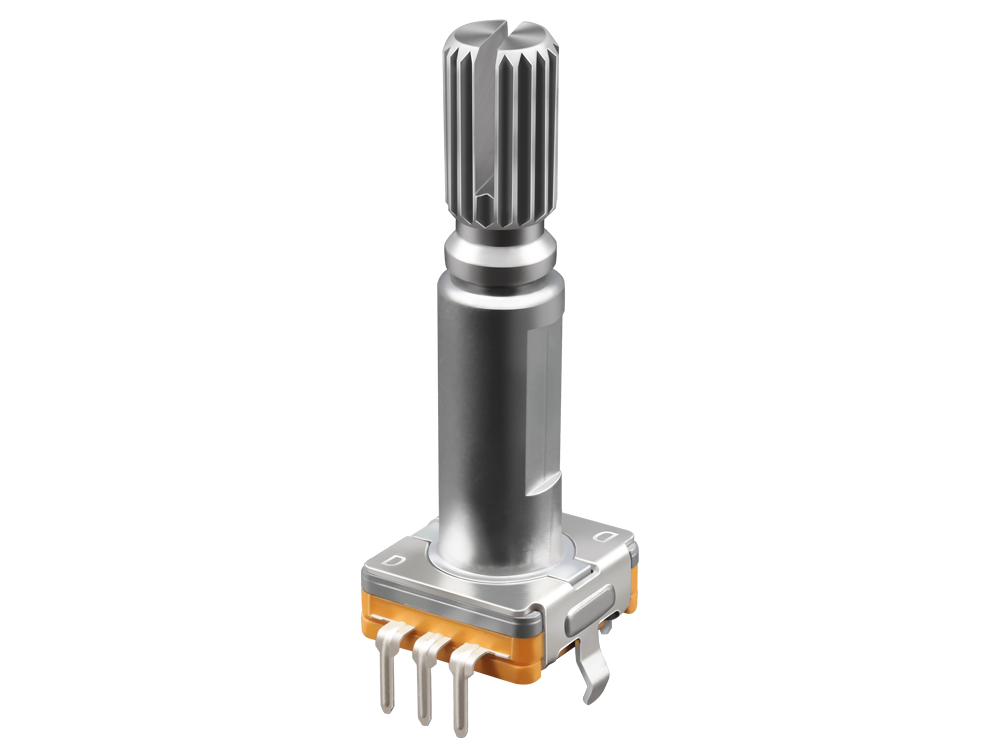

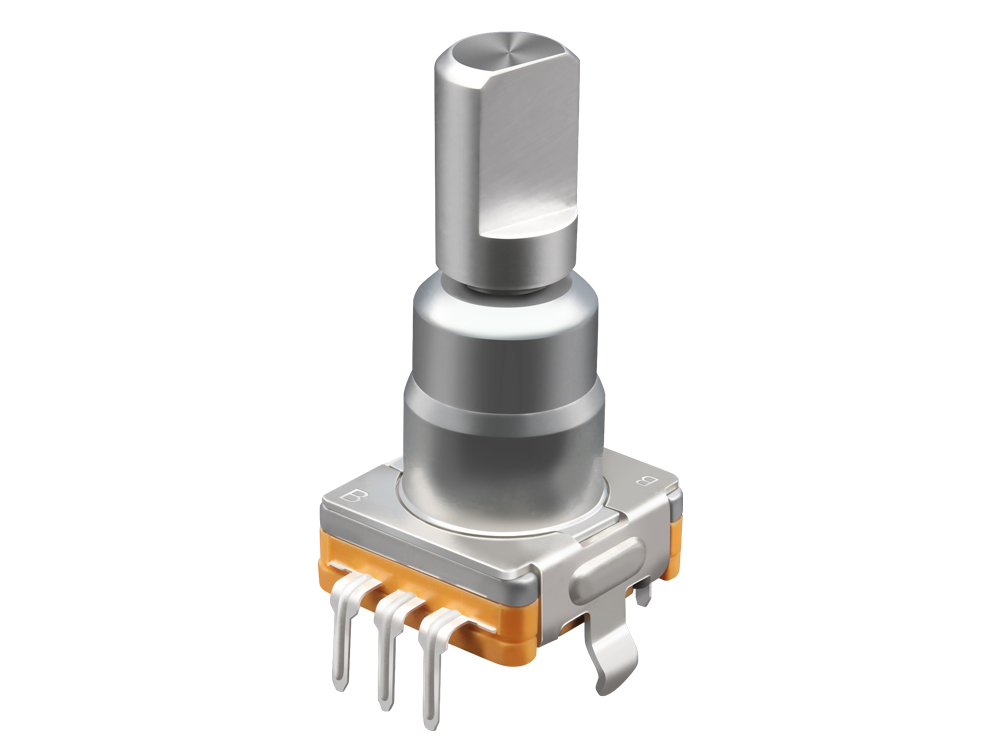

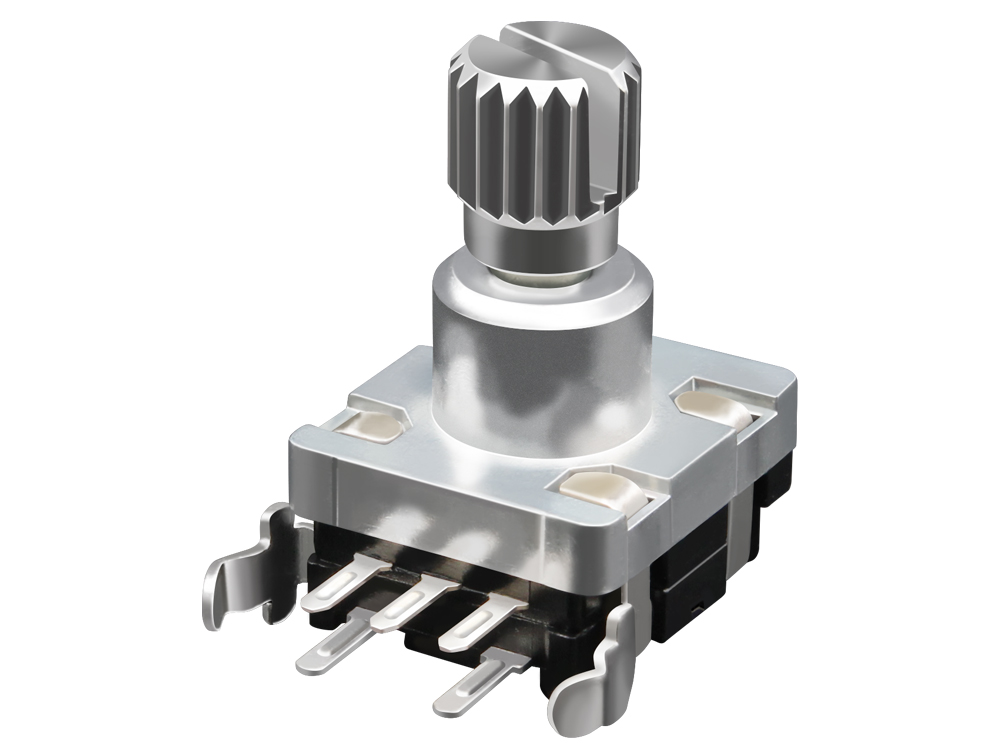

產品名稱: EC11旋轉編碼器 ec11旋轉編碼器
產品優點：體積小，密封性好，可靠性高，有多種不同的規格供選擇。
產品應用：EC11旋轉編碼器適用汽車音響、汽車空調、汽車導航及其它家用電器、相關電子設備上。
產品功能: 調節音量、調節溫度、調頻、功能切換等作用。
旋轉編碼器型號: EC11編碼器系列
EC11旋轉編碼器產品規格參數
外形尺寸：∮11mm
額定電壓: DC 5V；
定位數:16/20/30/32個；
脈沖數：8/15/16/20；
工作溫度：-40°C to 85°C；
旋轉壽命：30000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：20-200gf.cm
2、Number and position of detent定位點數及位置：16/20/30/32點定位
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：8/16/15/20個脈沖/360°
2、Phase difference 相位差：≥3ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approvalsheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
如下是EC11旋轉編碼器規格書,需進一步了解詳細規格書,請聯系右側客服
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
此款EC11編碼器適用于汽車音響 汽車導航 汽車空調的車載編碼器,也可用于電子琴 調音臺編碼器及功放音響編碼器上,同樣適用于白色家電 醫療器材 智能家居 電子煙 智能廚具編碼器也可以用它。
